Steuerungssystem

Das automatische Steuerungssystem Typ EKOPOL 1 ist für automatische Zyklen bei der Holztrocknung in Trocknungs- und Kammerdämpfanlagen bestimmt. Es gewährleistet eine optimale Trocknung des Materials dank der strikten Einhaltung der Parameter.

Vorteile des neuen Steuergeräts:

• leichte Bedienung
• ein modernes und digitales Steuerungssystem
• ein einfaches und intuitives Programmierungsprozess der Trocknungsanlage
• Visualisierung der technologischen Prozesse auf einem Farb-und-Tastbildschirm 10,2"
• auf dem man nicht nur die aktuellen Werte, sondern auch den ganzen Prozess überwachen kann

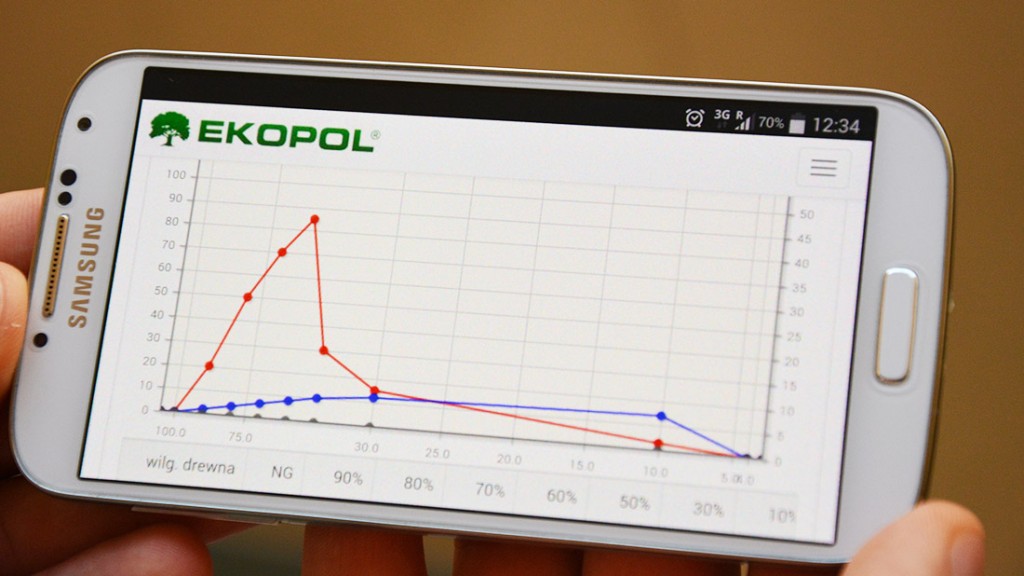

• Verbindung mit gegenwärtigen mobilen Geräten (Notebook, Tablet, Smartphone usw.) und Steuerung der Prozesse über diese Geräte
• benutzerfreundliche Darstellung des Trocknungsalgorithmus, sowohl in Form einer Tabelle, als auch eines Farbdiagramms, was eine schnelle Analyse erleichtert

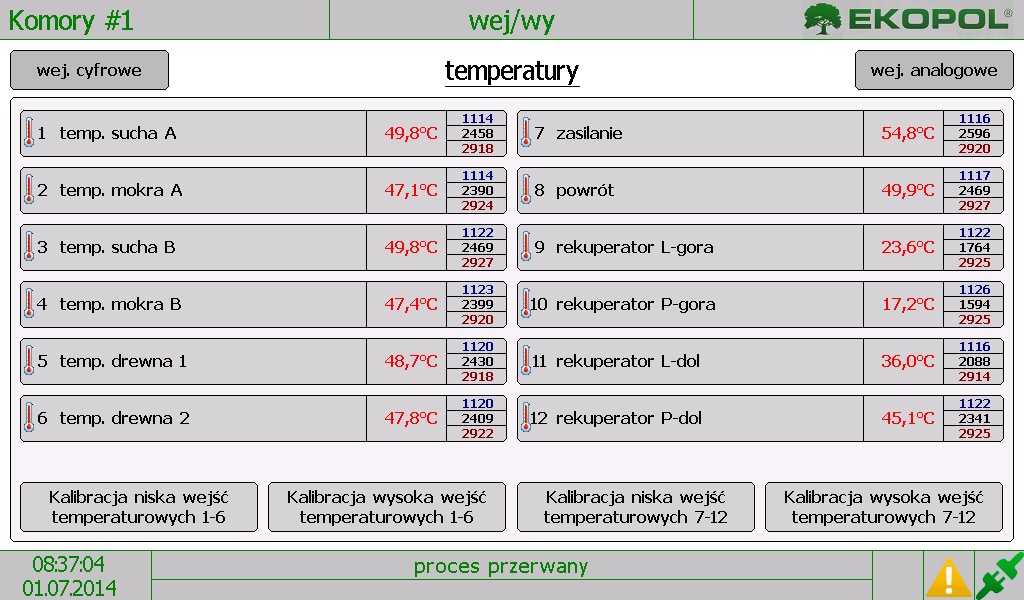

• Darstellung in der Echtzeit sämtlicher aktuellen Betriebsparameter der Trocknungsanlage Darstellung des Stands sämtlicher Ausführungsgeräte;
• eine automatische Beseitigung von fehlerhaften Ablesungen aus falsch verbundenen Sonden;
• Optimierung des Verbrauchs der elektrischen Energie dank der Anpassung der Geschwindigkeit und der Umdrehungsrichtung der Ventilatoren an das getrocknetes Material;
• Optimierung des Verbrauchs der thermischen Energie dank der Anpassung der Umlaufgeschwindigkeit des Heizmediums an den Energiebedarf der Trocknungsanlage.

Visualisierung

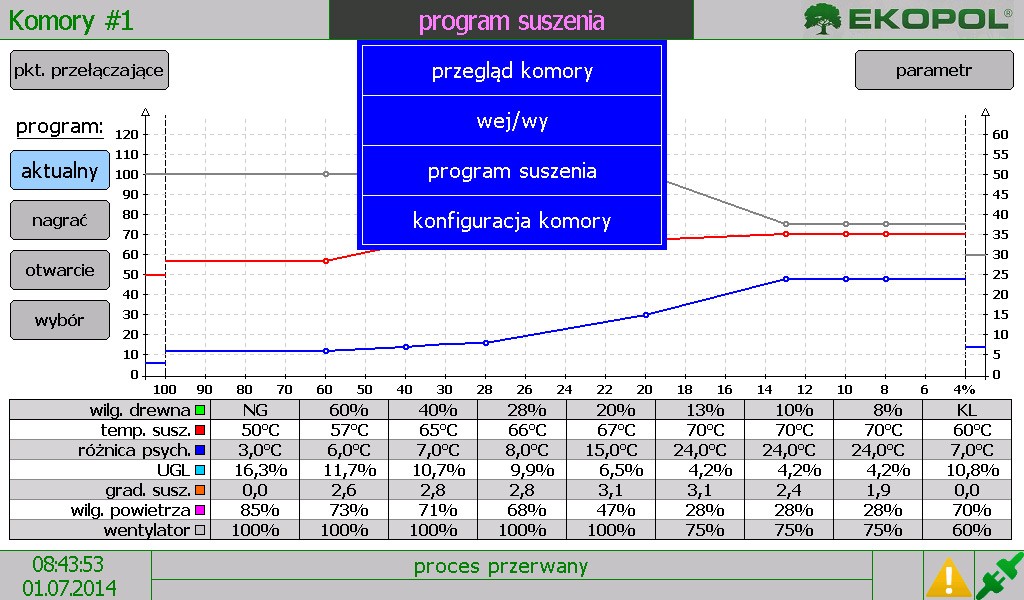

Das Trocknungsalgorithmus kann sowohl in Form einer Tabelle, als auch eines Farbdiagramms, was eine schnelle Analyse erleichtert, dargestellt werden. In Unterschied zu alten Steuerungssystemen ist die Architektur der neuen Systemen nicht so schematisch. Wenn der Benutzer 3 Trocknungsanlagen besitzt, dann kann er eine beliebige Anzahl an Bildschirmen benutzten. Der Arbeiter, der sich neben der Trocknungsanlage Nr. 2 befindet, kann ohne sich von seinen Platz zu bewegen, andere Trocknungsanlagen auf dem Bildschirm überwachen. Es gibt auch eine Möglichkeit die Trocknungsanlage auf zwei Bildschirmen zu überwachen (einer neben der Anlage und der zweite im Raum des Betriebsleiters). Eine Trocknungsanlage kann auch ohne einen Bildschirm in Gang gesetzt werden; der Arbeiter überwacht den Prozess aus der beliebigen Kammer per Handy. Ins Steuergerät wurden Angaben eingetragen, die zur Bildung des Merkmals der Holztrocknung für fast alle in Polen zugänglichen Sorten von Holz dienen. Diese Angaben werden Trocknungsprogrammen (Trocknungskurven) genannt  Dem Benutzer stehen einige Standardtrocknungsprogramme für jede Holzsorte zur Wahl.

Die Software ist in polnischer, englischer, deutscher und russischer Sprache zugänglich.

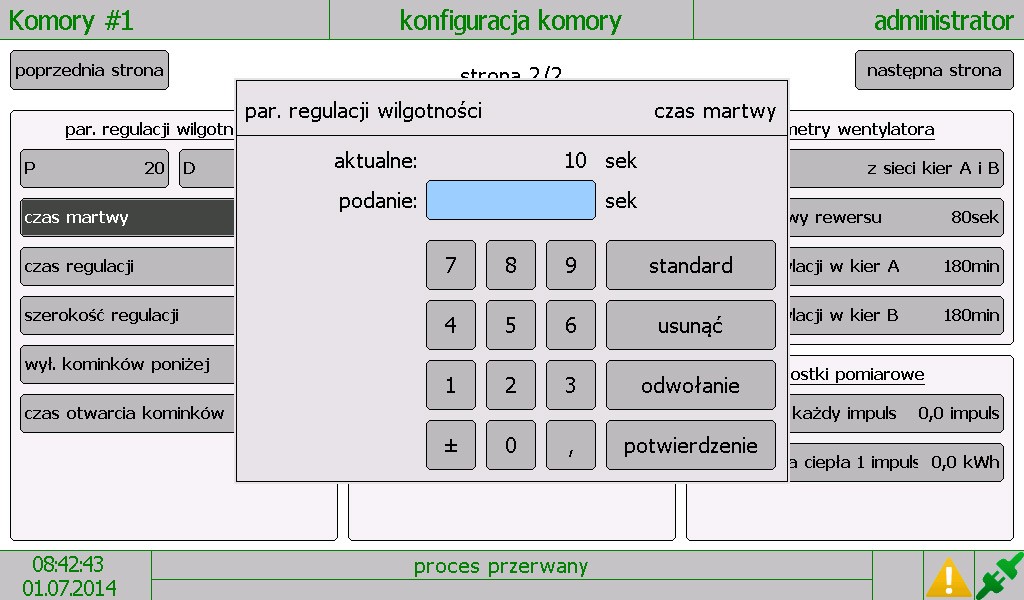

Die Trocknungsanlage kann mittels verschiedenen Geräten, die ans kabellose Netzwerk oder Betriebsnetz angeschlossen sind, ferngesteuert werden. Nach Beendigung des Prozesses kann das System ein Trocknungsprotokoll an eine E-Mail-Adresse übersenden sowie über eventuelle Fehler benachrichtigen und sie dann elektronische übermitteln. Mittels des Netzes können Sie Diagramme herunterladen, die Einstellungen des Geräts ändern und sogar einen Update der Software durchführen. Auf dem Bildschirm befinden sich die Grundinformationen über die Ladung und den aktuellen Stand des Trocknungsprozesses. Sie haben die Möglichkeit schnell und sofort die aktuelle Lage zu überprüfen. Mit der grünen Farbe wurden die Grundparameter dargestellt: Art, Dicke, Sollfeuchtigkeit, Trocknungszeit und die summarische Betriebszeit der Kamine und der Duschen. Auf der linken Seite befinden sich die Hauptparameter, die zur Steuerung des Klimas dienen. Um Fehler festzustellen, genügt es die Sollwerte mit den aktuell gemessenen Werten zu vergleichen. Das Trocknungsprogramm wird in Form einer Tabelle dargestellt. Das System sortiert automatisch die nächsten Trocknungsphasen in Abhängigkeit von der Feuchtigkeit des Holzes. Nach drücken einer beliebigen Spalte wird diese vergrößert und der Benutzer kann so die gewünschten Parameter einstellen (psychrometrische Differenz – Trocknungsgradient, Luftfeuchtigkeit und uGL sind abhängige voneinander Parameter – Änderung eines Parameters führt zur Änderung der anderen). Die obere Hälfte des Bildschirms kann zur graphischen Darstellung des Trocknungsalgorithmus sowie anderen Parameter der Trocknungsprogramme dienen. Eine Änderung der Einstellungen ist erst nach der Eingabe des Zugangscodes möglich. Sie können vorhandene Programme modifizieren oder sogar neue während der Trocknung bilden (die Programmierung und Trocknung sind unabhängig voneinander).
